您当前的位置:首页 / 新闻资讯 / 疏水阀类型详解:浮球式、热动力与热静力的区别
疏水阀作为蒸汽系统中控制冷凝水排放的关键设备,根据其工作原理的不同,主要分为浮球式、热动力型和热静力型三种。下面是对这三种类型疏水阀的详细解释及其区别:

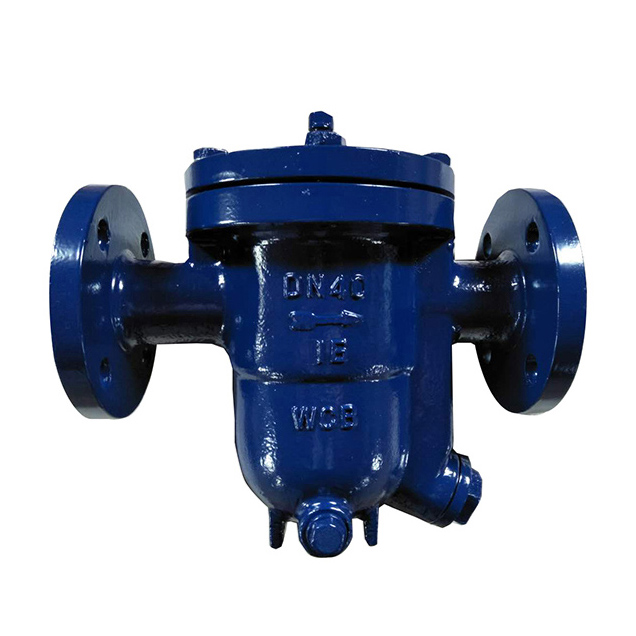

浮球式疏水阀
工作原理:
浮球式疏水阀通过一个漂浮在水面上的球体(浮球)来控制阀门的开闭。当冷凝水进入疏水阀时,浮球上升,通过杠杆或其他机械结构带动阀门打开,冷凝水随即排出。随着冷凝水排出,浮球随液位下降,阀门在弹簧或其他复位机制的作用下关闭,阻止蒸汽逸出。这种类型的疏水阀反应迅速,适用于需要快速排水的场合。
热动力型疏水阀
工作原理:
热动力型疏水阀利用冷凝水与蒸汽的密度和流速差异来工作。当含有冷凝水的蒸汽流过疏水阀时,由于冷凝水密度较大,会形成一个低速区,使得阀瓣或圆盘被推向一侧,开放排水通道。当有蒸汽通过时,由于蒸汽密度小、流速快,会产生较高的动态压力,推动阀瓣关闭,避免蒸汽流失。热动力型疏水阀适用于需要持续排水且蒸汽损失小化的应用。
热静力型疏水阀
工作原理:
热静力型疏水阀利用温差引起传感元件(如双金属片或波纹管)的形变来控制阀门启闭。当冷凝水进入疏水阀时,其低温导致传感元件收缩或弯曲,从而打开阀门。一旦冷凝水排尽,传感元件因接触到蒸汽而加热,恢复原状,关闭阀门。这类疏水阀对温度敏感,适合用于需要控制排放且蒸汽压力波动不大的场合。
区别总结
反应速度:浮球式疏水阀通常反应快,热动力型次之,热静力型因其依赖温度变化,反应相对较慢。
蒸汽损失:热动力型疏水阀在设计上倾向于减少蒸汽损失,热静力型则可能在温度变化缓慢时有一定蒸汽泄露。
适用场合:浮球式适合快速排水和大流量应用;热动力型适用于需要节能的连续排水;热静力型适用于需要控制,且系统压力和温度相对稳定的环境。
维护需求:浮球式疏水阀可能需要定期清理避免浮球卡滞;热静力型和热动力型则相对维护较少,但热静力型的传感元件可能老化。
选择合适的疏水阀类型应基于具体应用的需求,包括系统压力、温度、排水量、蒸汽质量、安装空间以及维护成本等因素。
